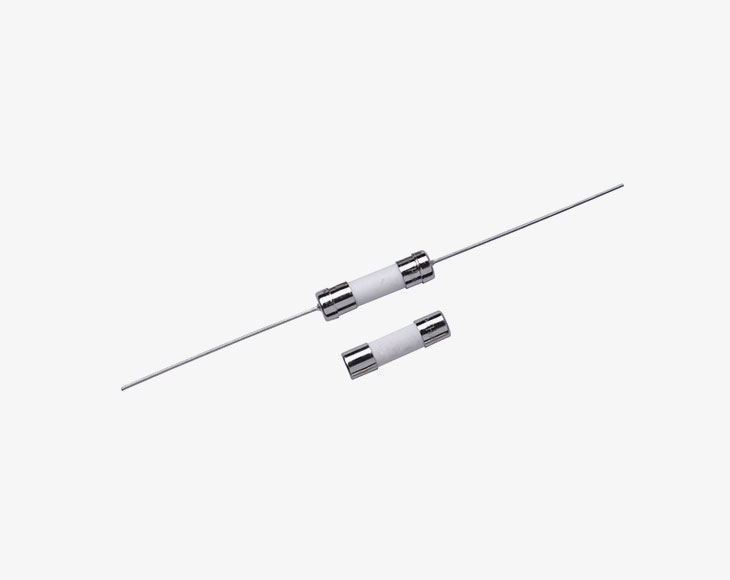

4T欧/美规陶瓷管慢熔断保险丝

额定电压：AC/DC 690V/1000V

额定电流：10A-100A

服务咨询：181-2399-9999
邮箱：king@imhanlong.com

PDF资料

参数说明

分断能力：

VDE:35A或10ln，以较大者为准（250mA-6.3A）

UL：在125V/250V/300V交流电（200mA-6.3A）下为50安培

材料：

保险丝体-玻璃管

端盖——镀镍黄铜

尾纤——镀镍黄铜盖上的镀锡铜

工作温度：

-40°C~+125°C

焊接条件：

波峰焊：260℃，≤5S

手工焊：360℃，≤1S

电气特性：

电气特性
测试电流	熔断时间
测试电流	最小	最大
150%	1 hour	-
210%	1s	120s
275%	400ms	10s
400%	150ms	3s
1000%	20ms	150ms

Approvals认证：

○ 表示认证中Pending ● 表示已获认证Approvals

额定电流	额定电压	I2T(A2sec)	Approvals 认证
额定电流	额定电压	I2T(A2sec)
200mA	125V/250V	0.21			●
250mA	125V/250V	0.27	●	●	●	●
300mA	125V/250V	0.29			●
315mA	125V/250V	0.3	●	●	●	●
350mA	125V/250V	0.32			●
400mA	125V/250V	0.48			●
500mA	125V/250V	0.45	●	●	●	●
600mA	125V/250V	0.48			●
630mA	125V/250V	0.5	●	●	●	●
750mA	125V/250V	0.51			●
800mA	125V/250V	1.6	●	●	●	●
1A	125V/250V	4.2	●	●	●	●	●
1.25A	125V/250V	4.5	●	●	●	●	●
1.5A	125V/250V	4.9			●		●
1.6A	125V/250V	7.2	●	●	●	●	●
2A	125V/250V	12	●	●	●	●	●
2.5A	125V/250V	13	●	●	●	●	●
3A	125V/250V	13			●		●
3.15A	125V/250V	28	●	●	●	●	●
3.5A	125V/250V	30			●		●
4A	125V/250V	50	●	●	●	●	●
5A	125V/250V	80	●	●	●	●	●
6A	125V/250V	82			●
6.3A	125V/250V	127	●	●	●	○	●
7A	125V/250V	108			○
8A	125V/250V	125	○	●	○	○	●
10A	125V/250V	180	○	●	○	○	●
