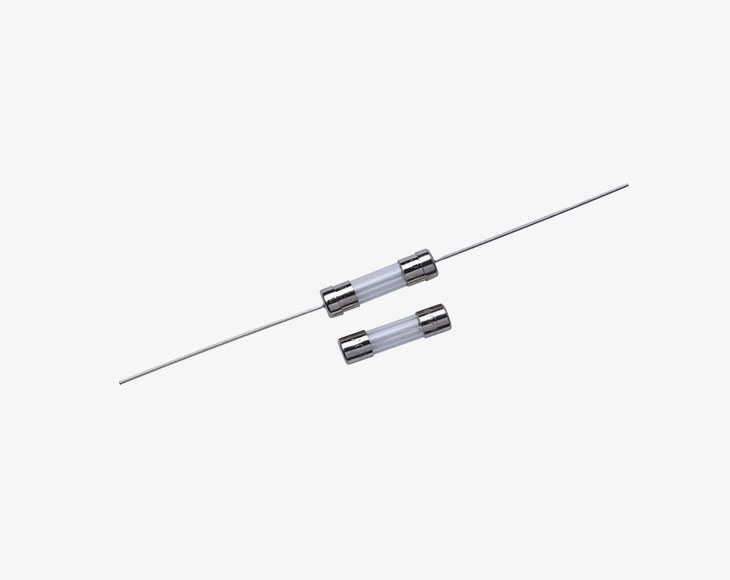

5F欧规玻璃管低分断快熔断保险丝

额定电压：AC/DC 690V/1000V

额定电流：10A-100A

服务咨询：181-2399-9999
邮箱：king@imhanlong.com

PDF资料

参数说明

分断能力：

35A或10ln，以较大者为准

材料：

保险丝体-玻璃管

端盖——镀镍黄铜

尾纤——镀镍黄铜盖上的镀锡铜

工作温度：

-40°C~+125°C

焊接条件：

波峰焊：260℃，≤5S

手工焊：360℃，≤1S

电气特性：

电气特性
测试电流	熔断时间
测试电流	最小	最大
150%	1 hour	-
210%	100ms	1800 s
275%	50ms	2s
400%	10ms	300ms(250mA-6.3A) 400ms(8A-20A)
1000%	-	20ms(250mA-6.3A) 40ms(8A-20A)

Approvals认证：

○ 表示认证中Pending ● 表示已获认证Approvals

额定电流	额定电压	I2T(A2sec)	认证
额定电流	额定电压	I2T(A2sec)
250mA	250V	0.144	●	●		●
315mA	250V	0.299	●	●		●
400mA	250V	0.369	●	●		●
500mA	250V	0.676	●	●		●
630mA	250V	1.074	●	●		●
800mA	250V	1.732	●	●		●
1A	250V	2.705	●	●		●	●
1.25A	250V	4.144	●	●		●	●
1.6A	250V	6.928	●	●		●	●
2A	250V	13.79	●	●		●	●
2.5A	250V	23.01	●	●		●	●
3.15A	250V	35.46	●	●		●	●
4A	250V	55.61	●	●		●	●
5A	250V	98.58	●	●		●	●
6.3A	250V	163.56	●	●		●
8A	250V	243.84	●			●
10A	250V	377.75	●		●	●
12.5A	250V	591.73	●		●	●
16A	250V	967.49		●	●
20A	250V	1560.6		●	●	●
20A	250V	1196.98	○		○	●
4A	125V/250V	50	●	●	●	●	●
5A	125V/250V	80	●	●	●	●	●
6A	125V/250V	82			●
6.3A	125V/250V	127	●	●	●	○	●
7A	125V/250V	108			○
8A	125V/250V	125	○	●	○	○	●
10A	125V/250V	180	○	●	○	○	●
