结构尺寸图
| 编号 | 名称 | 材料 |
| 1 | 触脚 | 红铜锡合 |
| 2 | 盖板 | 不锈钢板 |
| 3 | 管体 | 陶瓷 |
| 4 | 紧固经系 | 不锈钢 |
| 5 | 可熔体 | 银铜合金 |
| 易熔元件 | ||
| 6 | 消弧剂 | 石英砂 |

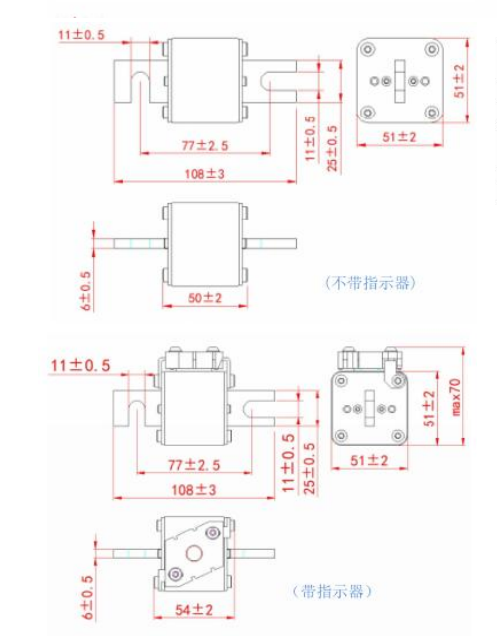

尺寸图（单位：mm）
分断能力
熔断体的分断能力应能达到下表规定的相应的各种安全认证的分断能力要求。保险丝分断电路后，保险丝管不应破裂、铜帽飞脱、且铜帽两端的绝缘电阻不小于0.1MΩ。
| 额定电压 | 额定电流 | 分断电流 |
| 690V AC | 100A-800A | AC 100KA |
| 500V DC | 100A-800A | DC 50KA |
电气特性
| 熔断电流% | 熔断时间 |
| 100% | >4h |
| 300% | <900s |
