结构及应用 /Structure and application

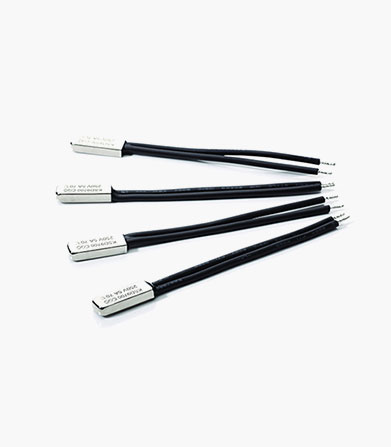

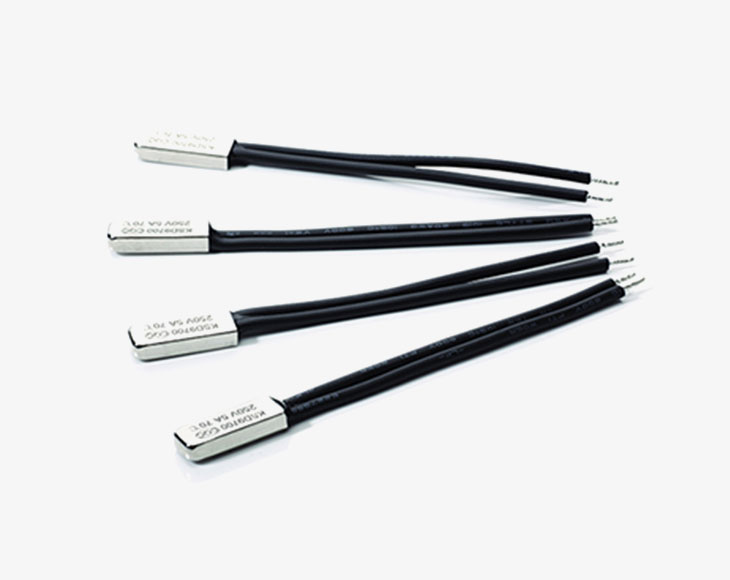

KSD9700系列产品是一种用双金属片作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点，切断/接通电路，从而起到热保护作用。当温度降到复位温度时，触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。

注意事项 /Attention

　　1、采用接触感温式安装时，应使产品贴紧被控器具的安装面。

　　2、安装时不可把塑料或金属外壳压塌或使其变形，以免影响性能。

　　3、金属外壳产品有加绝缘外套在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。

　　4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75mm?导线与之连接。

　　5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。

动作复位对照表 / Action Reset List

外型尺寸/ Dimensions
